空调制冷系统电子膨胀阀检测实操指南（维修现场适配，新手也能快速判断）
摘要：电子膨胀阀作为空调、热泵及商用制冷系统的核心节流元件，其好坏直接决定系统制冷制热效果和运行稳定性-。与传统的热力膨胀阀相比，电子膨胀阀调节范围广（10%-100%）、响应速度快、控制精度高，在变频多联机、热泵系统等领域已得到广泛应用-1-2。本文结合空调制冷行业实际维修场景，从万用表检测电子膨胀阀线圈阻值到专业诊断设备在线检测，分层次详解电子膨胀阀检测方法，帮助不同基础的从业者快速掌握测量电子膨胀阀好坏的核心技巧，同时规避检测中的常见误区，提升现场故障排查效率。
一、空调制冷现场检测前置准备
1. 电子膨胀阀检测核心工具介绍（维修现场必备清单）
基础款（新手入门，适配家庭空调/小冷库维修）：
数字万用表：选择具备电阻档（200Ω档最佳）、电压档（DC 20V档）和通断蜂鸣档功能的万用表，这是万用表检测电子膨胀阀好坏的核心工具。建议选用福禄克、优利德等品牌，测量精度有保障。
绝缘电阻测试仪（兆欧表） ：500V规格，用于检测电子膨胀阀线圈与阀体之间的绝缘性能，防止漏电隐患。
十字螺丝刀套装：用于拆卸空调外机面板和电子膨胀阀线圈固定螺丝。
绝缘手套：确保带电检测时的人身安全。
强光手电筒：用于观察阀体外观、接线端子和焊接点。
专业款（进阶精准检测，适配工厂流水线/大型中央空调维保）：
LCR电桥：精确测量电子膨胀阀线圈电感量及Q值，辅助判断匝间短路等隐性故障。
高压氮气装置+压力表组：用于阀体气密性测试和系统吹污，检测电子膨胀阀关闭状态下的阀口泄漏量。
示波器：用于分析电子膨胀阀驱动脉冲波形，检测主板输出信号质量。
智能型电子膨胀阀测试仪：部分品牌专用检测设备，可直接发送脉冲信号驱动阀体动作。
红外热成像仪：辅助判断电子膨胀阀前后温差、蒸发器结霜分布，快速定位节流异常点。
2. 空调制冷系统电子膨胀阀检测安全注意事项（重中之重）
⚠️ 安全第一，以下4条必须严格遵守，避免设备损坏和人身伤害：
断电操作是硬性前提：检测电子膨胀阀线圈电阻、绝缘电阻前，必须切断空调总电源并等待至少3分钟，待主板电容放电完毕后方可操作。切勿带电测量电阻值，否则可能烧坏万用表甚至损坏主板控制芯片。
高压系统泄压保护：制冷系统运行时，电子膨胀阀前后存在较高压差（最大工作压力差可达3.5 MPa）-2。如需拆检阀体，必须先回收制冷剂或完全泄压至0MPa，方可拆卸连接管。
焊接作业温控保护：若涉及电子膨胀阀更换焊接，焊接前须用湿布或冷却夹具包裹阀体，使阀体温度不超过120℃，火焰切勿直对阀体，同时向管路内部充入氮气防止产生氧化皮-1。
绝缘检测安全规范：使用兆欧表测量电子膨胀阀线圈与阀体间的绝缘电阻时，先确认线圈接线端子无短路，测试电压不得超出线圈额定电压，测试后须对线圈放电再触摸。
3. 电子膨胀阀基础认知（适配空调制冷精准检测）

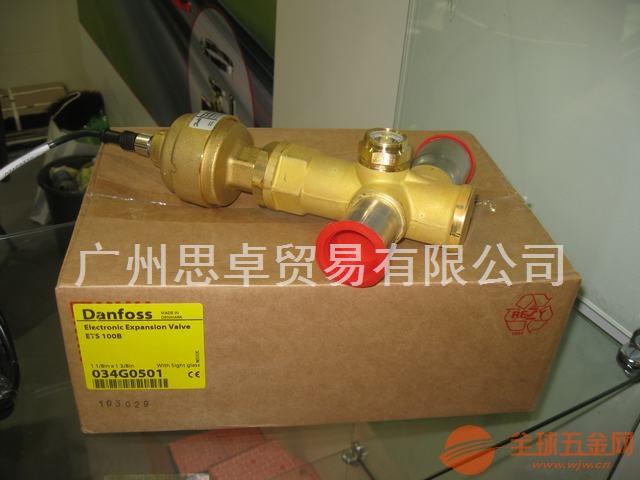

电子膨胀阀在结构上分为线圈部分和阀体部分两部分，两者可分离。线圈由多组绕组构成，接收主控板发送的方波脉冲信号（通常为DC 12V），产生旋转磁场驱动转子转动；阀体内部包含永磁转子、丝杠螺母机构和针阀，通过转子转动带动针阀上下移动，改变阀口开度，从而实现冷媒流量的精确调节-1-16。
在空调系统中，电子膨胀阀主要用于变频空调、多联机、热泵系统等场景，其核心参数包括：线圈直流电阻值（通常46Ω±3Ω）、工作电压（DC 12V±1.2V）、全开脉冲数（约480-500脉冲）、适用制冷剂类型（R22、R410A、R32等）以及最大工作压差-30-40。掌握这些参数，是后续精准判断电子膨胀阀好坏的基础。
二、电子膨胀阀核心检测方法（三层递进，按需选用）
1. 电子膨胀阀基础检测法（空调维修现场快速初筛）
无需拆机，2分钟快速判断：
第一步：看 —— 检查电子膨胀阀线圈引线是否破损、接插件是否插接到位、有无松脱或氧化-13。线圈是否完全套入阀体，定位卡扣是否扣紧到位。同时观察电子膨胀阀及周围管路有无明显油迹，油迹通常意味着制冷剂泄漏点。
第二步：听 —— 将空调通电（但压缩机暂不启动），仔细听电子膨胀阀方向有无“咔哒、咔哒”的步进动作音。正常情况下，主板会在通电后给电子膨胀阀发送复位脉冲，阀体内应有清晰的步进声音-11-13。若完全无声，则线圈驱动或阀体可能异常。
第三步：摸 —— 系统运行5-10分钟后，用手触摸电子膨胀阀前后铜管温度。正常状态：进口端温热（高压液体），出口端明显冰凉（节流后低压两相态）。若两端温度无差异（均常温或均冰凉），则可能阀体卡死或线圈不动作-45。同时观察蒸发器是否均匀结霜/凝露——若某一路蒸发器完全不结霜或只有进口处结霜，可能是该路电子膨胀阀不通。
第四步：辅助判断 —— 观察冷凝器是否异常结冰、系统压力是否异常（低压过低或高压过高），这些表象往往与电子膨胀阀故障相关联。
2. 万用表检测电子膨胀阀方法（新手重点掌握）
万用表是判断电子膨胀阀线圈好坏最常用的仪器，操作简单、结果直观。
线圈绕组结构说明：家用及商用空调电子膨胀阀线圈多为五线制（1根公共端COM + 4根相线）或四线制（两相四线） ，公共端通常为灰色或蓝色线，位于边缘位置-23-40。四相步进电机通过不同的通电相序驱动转子正转或反转。
【检测步骤】
第一步：断开电源，拆下线圈
确保空调断电，拔下电子膨胀阀线圈接线端子（或拆下线圈整体）。注意记录线序或拍照，避免装回时接错。
第二步：电阻档档位选择
将万用表拨至电阻档（Ω） ，选择200Ω量程档位（若万用表无200Ω档，选最小量程）。部分型号可选通断蜂鸣档快速判断断路。
第三步：测量公共端与各相线电阻值
找到公共端COM线（通常为灰或蓝线，位于插头最边缘）。
万用表红黑表笔分别接触COM线和其中一根相线，读取并记录电阻值-23。
重复测量COM线与另外3根（或对应数）相线。
正常判断标准：每组绕组阻值应为 46Ω ± 3Ω（不同品牌/型号可能有差异，常见范围为40-55Ω）-23-40。
若某组阻值偏差过大（如明显偏小、偏大或跳动不稳），则该相绕组异常。
若某组阻值为无穷大（OL） ，则该绕组断路，线圈已损坏-40。
第四步：测量相线与相线之间电阻值（进阶判断）
分别测量任意两根相线之间的电阻值。在四相步进电机线圈中，不同相线之间的电阻值理论上应为公共端电阻值×2（约92Ω±6Ω），若明显偏差则可能存在匝间短路。
第五步：测量绝缘电阻
使用兆欧表（500V档），一端接线圈任一接线端子，另一端接阀体金属部分（接地）。正常标准：绝缘电阻应大于20MΩ。若绝缘电阻过低（<1MΩ），线圈已漏电，须立即更换，否则可能烧毁主板-27。
【维修实例判断】
| 检测结果 | 判断结论 | 处理建议 |
|---|---|---|
| 各相绕组阻值均为46Ω±3Ω，绝缘良好 | 线圈正常 | 继续排查阀体部分 |
| 某一相阻值为无穷大 | 线圈断路 | 更换线圈 |
| 某一相阻值远小于正常值 | 线圈匝间短路 | 更换线圈 |
| 绝缘电阻<1MΩ | 线圈漏电 | 立即更换线圈，并检查主板是否受损 |
| 所有相阻值正常但阀体不动作 | 阀体卡死或主板驱动故障 | 进入阀体检测 |
3. 空调专业仪器检测电子膨胀阀方法（进阶精准检测）
适用于批量质检、大型中央空调维保及专业维修。
（1）驱动脉冲检测（示波器法）
将示波器探头连接到主控板输出端（或线圈接线端），设置电压档位10V/格、时基5ms/格。正常时波形应为幅值DC 12V±1.2V、频率100-400Hz的方波脉冲序列。若波形畸变、幅值不足或无输出，则故障在主控板而非阀体。
（2）阀体动作测试（专用测试仪/手动脉冲法）
拔下线圈插头，用电子膨胀阀测试仪（或自制简易驱动电路）向线圈发送正/反向脉冲信号，手持阀体感受振动或监听阀内步进声，判断转子是否能正常转动。
若线圈正常但阀体无动作，则阀体卡死。常见原因：冷媒中杂质（焊接氧化物、管路碎屑）进入阀体间隙，导致转子卡滞-11。
（3）气密性检测（氮气保压法）
在电子膨胀阀两端接入氮气源，关闭阀门（发送全闭脉冲），升压至系统工作压力（如R410A系统为4.0MPa），保压观察压力表是否下降-31。压力下降说明阀口关闭不严（内漏），须更换阀体。JB/T 10212-2016明确要求泄漏量检测是电子膨胀阀出厂检验的必检项目-31。
（4）流量特性测试（专业实验室）
在系统模拟试验台上，将电子膨胀阀接入制冷系统，在不同开度下测量冷媒流量，绘制流量-开度特性曲线，验证是否符合设计规格。此方法主要用于产品开发、批量抽检和重大故障深度分析-27。
三、空调制冷电子膨胀阀检测补充模块
1. 空调不同类型电子膨胀阀检测重点
（1）步进电机式电子膨胀阀（主流类型）
检测重点：四相绕组电阻一致性（46Ω±3Ω），以及转子动作响应一致性-27。转子动作响应一致性指重复开关时阀芯位移与脉冲数对应关系是否稳定。绝缘电阻（线圈对阀体）≥20MΩ。
应用场景：家用变频空调、商用多联机、热泵热水器。提示：线圈引线断裂或接插件松脱是高频故障，接线前务必核对线序图-14。
（2）电磁线圈式电子膨胀阀
检测重点：电磁线圈吸合电压和吸合力是否达标。可用万用表测量线圈电阻值，通常在几十到几百欧姆之间。供电电压异常会导致不吸合或线圈过热烧毁-1。
应用场景：部分热泵系统、汽车热管理系统（CO₂冷媒系统常用）-。
（3）差动式电子膨胀阀
检测重点：全开脉冲数是否符合标称值（如480±10脉冲），以及流量调节的线性度-30。
适用标准：JB/T 13493-2018-30。
2. 空调制冷电子膨胀阀检测常见误区（避坑指南）
| 误区 | 正确做法 |
|---|---|
| ❌ 拆下线圈后未接线序直接装回 | ✅ 安装前拍照或标记线序，装回后通电解锁确认方向 |
| ❌ 带电测量线圈电阻 | ✅ 必须断电测量，否则可能烧坏万用表或主板 |
| ❌ 线圈阻值正常就认为阀体完好 | ✅ 线圈正常但阀体可能卡死，须进一步测试动作响应 |
| ❌ 阀体卡死就简单敲击试图修复 | ✅ 检查系统清洁度，必要时更换阀体并清洗系统 |
| ❌ 焊接时未充氮保护、未冷却阀体 | ✅ 充氮保护+湿布包裹冷却，阀体温度≤120℃，防止氧化皮进入 |
| ❌ 未核对电压规格直接通电测试 | ✅ 确认线圈额定电压与主板输出电压一致（通常DC 12V） |
| ❌ 忽略绝缘电阻检测 | ✅ 用兆欧表测绝缘电阻，防止漏电损坏主板 |
| ❌ 听到“咔嗒”声就认为正常 | ✅ 正常步进声应连续清晰，若伴随异常金属摩擦音则内部已磨损 |
| ❌ 用手直接触摸高压部件 | ✅ 断电并泄压后方可接触，避免高温烫伤和高压伤害 |
3. 空调制冷电子膨胀阀失效典型案例（实操参考）
【案例一】家用变频空调不制冷——电子膨胀阀卡死
故障现象：某品牌变频空调开机后压缩机启动，室内风机运转，但完全不制冷。运行约10分钟后报故障代码（常见如“E6”）。
检测过程：断电后拆开外机，找到电子膨胀阀，按“看→听→测”流程排查。线圈插接牢固、外观无破损。用万用表测量线圈各相与公共端电阻值均为47Ω（正常）。但通电后听不到电子膨胀阀的“咔哒”步进声。拆下线圈，用螺丝刀轻敲阀体金属部分，重新装回线圈后再次通电，仍无动作音。
判定：线圈正常，阀体内部卡死。
原因分析：系统内残留焊接氧化物随冷媒流动进入电子膨胀阀，积聚在转子与阀体间隙，使转子摩擦力增大无法转动-11。
解决方法：更换同型号电子膨胀阀，并对整个制冷系统进行氮气吹污（双向各吹洗5分钟以上），在电子膨胀阀进口前安装100目以上过滤器，重新抽真空加冷媒，试机正常-16。
【案例二】商用多联机制热效果差——电子膨胀阀线圈匝间短路
故障现象：某品牌商用多联机夏季制冷正常，但冬季制热时室内机出风口温度偏低，压缩机高频运转但效果不明显。
检测过程：检查电子膨胀阀线圈，外观无破损，插接牢固。用万用表测量各相绕组与公共端电阻值：COM-A相≈46Ω（正常），COM-B相≈32Ω（偏低），COM-C相≈45Ω（正常），COM-D相≈47Ω（正常）。B相阻值明显低于正常范围（46±3Ω），判定该相绕组存在匝间短路。
原因分析：线圈在高温高湿环境中长期运行，绝缘老化导致匝间绝缘击穿，部分绕组短路，驱动电流异常，转子无法获得完整旋转磁场，开度不准确。
解决方法：更换同规格线圈（线圈可单独更换，无须更换阀体），重新通电测试，步进声恢复正常，制热效果明显改善。
四、电子膨胀阀检测核心与互动
1. 电子膨胀阀检测核心（空调制冷高效排查策略）
在实际维修中，建议按照 “看→听→测→判→换” 五步法进行电子膨胀阀检测：
看外观：接线到位否、线路破损否、有无漏油、线圈是否套入到位-13。
听声音：通电后有无“咔哒”步进声。无声音→线圈/主板问题；有异常金属摩擦音→内部已磨损-11。
测参数：万用表测量线圈阻值（46Ω±3Ω）和绝缘电阻（>20MΩ）-23。
判故障：阻值异常→线圈坏；阻值正常但无声→阀体卡死；电阻正常有步进声但节流异常→主板驱动或系统问题。
换组件：线圈单独更换；阀体卡死须整体更换阀体，同时清洗系统。
2. 电子膨胀阀检测价值延伸（空调制冷维护与采购建议）
日常维护：每半年检查一次电子膨胀阀线圈插接是否松动；每年检查系统水分和杂质含量，必要时更换干燥过滤器。焊接维修时务必充氮保护，阀体温度不超过120℃-1。
采购建议：更换电子膨胀阀时，选择与原型号参数完全一致的产品。核心参数包括：阀口径、适用制冷剂（R22/R410A/R32）、线圈电阻值、工作电压（DC 12V）、全开脉冲数等-30-50。建议优先选择原厂配件或主流品牌（如三花、丹佛斯、艾默生等）。
校准与测试：更换后务必进行系统测试，测量吸气过热度（目标1±0.5℃），验证电子膨胀阀调节精度-。若无专业测试条件，至少运行30分钟观察蒸发器结霜是否均匀、系统压力是否稳定。
3. 互动交流（分享您的电子膨胀阀检测难题）
您在空调维修或工厂质检中遇到过哪些棘手的电子膨胀阀故障？是线圈异常、阀体卡死还是主板驱动问题？欢迎在评论区分享您的检测经验和排查思路，一起交流电子膨胀阀检测干货！
💡 持续关注：获取更多空调制冷元器件检测技巧，请关注本专栏，我们将持续输出高质量维修实战内容。
注：本文涉及的电阻值以常见空调电子膨胀阀为例，具体数值请以设备铭牌或产品手册为准。安全第一，不熟悉的场景请咨询专业技术人员。
