一、开头引言
在电力系统和电子电路中，变压器同名端的准确识别是保障设备安全运行的核心前提。测量变压器同名端好坏不仅是判断变压器绕组连接正确性的基本手段，更直接决定了并联运行时的电流分配、多绕组串联时的电压叠加以及开关电源电路的拓扑结构是否正确。
变压器同名端，简而言之，是指在任意瞬间，一次绕组和二次绕组中感应电动势电位相同的对应端。若同名端识别错误，在变压器并联运行时将产生巨大的短路电流，严重时可直接烧毁变压器；在推挽变换器中，同名端接错会导致磁芯迅速饱和、开关管炸毁-38。掌握变压器同名端检测方法，对工厂设备维护人员、家电维修师傅和电子爱好者而言，都是一项不可替代的核心技能。
本文将紧密结合工业电气和家电维修两大实际场景，从基础认知到专业检测，分层详解变压器同名端的检测技巧，帮助不同基础的从业者快速掌握绕组极性判别方法，同时规避检测中的安全风险和常见误区。
【本文核心解决的问题】
新手：如何用万用表快速测出变压器同名端？
进阶：如何用示波器、电感表精准判别绕组极性？
专业：工业场景下变压器极性检测的行业标准和批量检测方法？
二、前置准备
（一）变压器同名端检测核心工具介绍
根据检测场景和精度要求，工具配置分为基础款和专业款两类：
基础款（新手必备，适配家电维修和工业现场快速判断）
指针式万用表（模拟表） ：推荐MF47型，直流电压档选择0.5V或2.5V档，也可选50μA电流档，观察指针摆动方向最为直观，判断效率高-20。
数字万用表：选择DC mV档或DC 200mV档，配蜂鸣档用于绕组通断检测，读数稳定但方向判断不如指针表直观。
1.5V干电池：作为直流激励源使用，适用于直流法检测，建议备2-3节。
鳄鱼夹测试线：便于临时搭建检测电路，确保接触可靠。
专业款（适配工厂流水线、专业质检、高精度校验）
LCR数字电桥（电感测试仪） ：通过测量绕组串联后的总电感量变化判断同名端，精度高、可量化，适用于批量检测和工艺确认-38。
示波器（双通道） ：用于观察双通道波形相位关系，可直观判断同名端，尤其适合高频变压器和在线测试-41。
信号发生器：配合示波器使用，输出方波或正弦波作为激励信号，建议频率10kHz（高频变压器）或50Hz（工频变压器）。
变压器变比测试仪（如TTR33型全自动变比测试仪）：量程0.8-10000:1，精度±0.05%，支持Y/Δ自动转换，适用于工厂专业质检-29。
直流毫伏表：直流法检测专用，灵敏度高，指针摆动幅度大，适合工业现场精准判断。
新手工具选购提示：若只做家电维修和简单判断，一块指针式万用表加一节干电池即可满足90%的检测需求，建议优先选购MF47型指针表，读数直观，判断可靠。
（二）工业电气及家电维修场景下变压器检测安全注意事项（重中之重）
检测变压器同名端时，以下安全要求必须严格遵守：
断电检测是铁律：检测前务必切断变压器与电源系统的所有连接，严禁带电操作。拆解工业配电柜中的变压器时，必须先关闭上级断路器并执行断电挂牌，挂好“禁止合闸”警示牌。家电维修场景中，需将设备完全断电，并放电后方可操作。
人体防触电规范：直流法检测过程中，人体严禁直接接触变压器端子，防止被感应电击-21。操作时应使用绝缘工具和鳄鱼夹连接，避免手触裸露线头。
高压电容放电（工业场景关键） ：工业变压器可能并联有电容滤波电路，检测前必须用放电棒对电容充分放电，否则残留电荷可能损坏检测仪表或引发触电。
测试时长的控制：使用万用表电阻档检测绕组通断时，闭合测试开关的时间应尽量缩短，以减少对绕组的电流冲击。直流法检测中，干电池接入时间以秒为单位控制，完成后立即断开。
检测环境的清理：变压器端子表面若有油污、氧化层或漆包层，需用细砂纸或刀片轻刮至露出金属光泽，确保表笔接触良好，否则将造成误判。
绝缘电阻初检（工业场景前置检查） ：检测前先用兆欧表（绝缘电阻测试仪）测量各绕组对地和对其他绕组的绝缘电阻。绕组间或绕组对地的绝缘电阻若为零，说明存在击穿或短路故障，应先排除后再进行同名端检测-10。
重中之重：工业配电变压器检测前，务必用兆欧表完成绝缘电阻测量。若绕组间绝缘电阻显著不均衡，可能是套管损坏或内部短路，不可直接施加电压测试-10。
（三）变压器同名端基础认知（适配工业及家电精准检测）

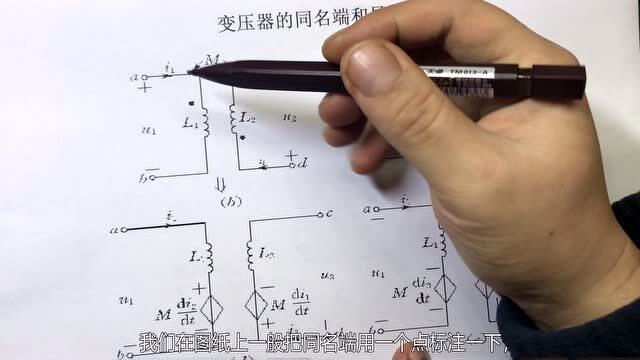

变压器绕组的极性——即同名端——是指在同一磁通作用下，一、二次绕组感应电动势之间的相位关系-。同名端的标记通常用小圆点“·”或星号“”标出，表示当电流从两个绕组的同名端同时流入时，两电流产生的磁通是相互增强的-19。

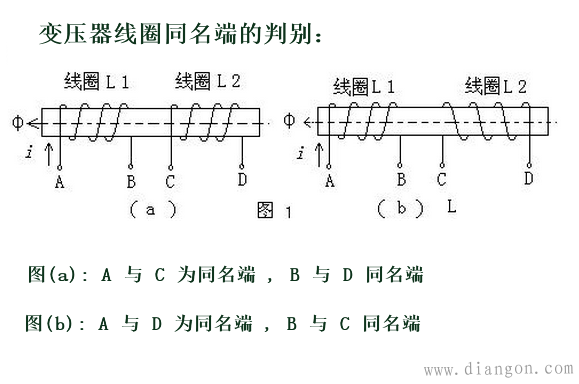

变压器同名端的关键决定因素：绕组的绕线方向和端子的出线标志-4。即使绕组参数完全相同，只要改变二次侧端子的出线标志（比如将a与x交换），同名端关系就会反转-4。
工业与家电场景下变压器类型的关键参数：
工频变压器（电网频率50Hz/60Hz） ：用于工业配电、家电电源适配器，检测时用工频激励（220V需降压使用，勿直接施加满压）。
高频变压器（开关电源用） ：频率通常在几十kHz以上，检测时需用对应频率信号，用示波器观察相位。
多绕组变压器：常见于工业控制电源和家电开关电源，需逐一判别各次级绕组与初级绕组的同名端关系。
极简注释：同名端的本质——好比两个线圈的“电流入口”方向相同，产生的磁场就会叠加增强；方向相反则会削弱。找准这个“入口”，就是找同名端。
三、核心检测方法
（一）直流法（干电池+万用表法）——新手快速初筛法
直流法是最经典、最简便的变压器同名端检测方法，尤其适合家电维修和工业现场快速判断，无需复杂仪器，一节干电池加一块万用表即可完成。
操作流程：
第一步：识别绕组并区分高/低压侧
用万用表电阻档测量各绕组直流电阻值。电阻值大的为高压绕组（匝数多），电阻值小的为低压绕组（匝数少）-。
第二步：搭建检测电路
取一节1.5V干电池，通过开关（或直接用鳄鱼夹触碰）接至一次绕组（如A、B端），电池正极接A端。
将万用表调至直流电压最小量程档（指针表用0.5V或2.5V档，数字表用DC mV档），红表笔接待测二次绕组的c端，黑表笔接d端-19。
专业提示：若一次绕组匝数较多，干电池接一次绕组时，二次侧感应电压较低。若表针摆动不明显，可将电池与万用表位置对调——电池接二次侧，万用表接一次侧，可使指针摆动幅度更大-21-20。
第三步：通电瞬间观察指针偏转
接通开关（或快速碰触鳄鱼夹），在通电瞬间观察万用表指针的偏转方向-19：
指针向右（正向）偏转 → 电池正极所接端子（A）与万用表红表笔所接端子（c）为同名端；另一端（B与d）也是同名端。
指针向左（反向）偏转 → 电池正极所接端子（A）与万用表黑表笔所接端子（d）为同名端；另一端（B与c）也是同名端。
新手必读：观察指针偏转时务必看通电瞬间而非断电瞬间。因为断开时自感会使指针向相反方向摆动，若接通和断开间隔太短，容易误判。建议通电后等待3-5秒再断开，且多做几次测试验证-21。
第四步：依次测试其他绕组
保持电池与一次绕组的接法不变，依次将万用表接到其他二次绕组，重复上述步骤，逐一确定各绕组与一次绕组的同名端关系-19。
注意事项：
若检测升压变压器（一次绕组匝数少、二次绕组匝数多），建议电池接二次侧、万用表接一次侧，表针摆动幅度更大，便于观察-19。
操作中务必保持干电池正负极与一次绕组的接法固定，不可中途调换，否则会误判。
（二）交流法（电压测量法）——新手重点掌握的第二种方法
交流法通过测量串联后总电压来判断同名端，无需观察指针摆动方向，用数字万用表交流电压档即可操作，结果更量化，适合在家电维修和电子制作场景中使用。
操作流程：
第一步：初步识别绕组
用万用表电阻档测量各绕组电阻，区分一次绕组（通常电阻较大）和二次绕组（电阻较小）-。
第二步：搭建串联测试电路
取两个待测绕组，将一个绕组的一端与另一个绕组的一端短接。
在其中一个绕组两端施加低压交流电压（建议用隔离变压器输出36V以下的安全电压，切勿直接接220V市电）。
第三步：测量总电压并判断
用万用表交流电压档测量两个绕组未短接两端之间的总电压：
若总电压 ≈ 两个绕组单独电压之和 → 短接的两端为异名端（即未短接的两端为同名端）。
若总电压 ≈ 两个绕组电压之差的绝对值 → 短接的两端为同名端-4。
家电维修场景应用：在维修开关电源时，若需将两个次级绕组串联以获得更高输出电压，须先用交流法确认同名端。将同名端相连后串联，输出电压为两绕组电压之和；接反则为两电压之差甚至接近零-。
（三）进阶检测法（示波器法/电感表法）——专业精准判断
方法一：示波器法（观察相位关系，最直观）
适用场景：高频变压器检测、在线测试、研发调试。通过双通道观察波形相位，一目了然。
操作流程：
第一步：用信号发生器给变压器的一个绕组输入测试信号。高频变压器用10kHz方波或正弦波；工频变压器用50Hz正弦波-41。
第二步：示波器CH1探头接信号输入端，CH2探头接另一绕组的输出端，两探头接地端共地。
第三步：观察两通道波形相位：
波形同相位（波形对齐） → CH1探头正极所接端子与CH2探头正极所接端子为同名端。
波形反相位（相差180°） → 两探头正极所接端子为异名端-41。
专业技巧：若测量时发现CH2波形幅度明显衰减，可通过匝数比推算——CH1与CH2的波形幅度比大致等于绕组匝数比-41。此方法还可同时验证变比正确性。
方法二：电感表法（LCR电桥法，适合批量检测）
适用场景：工厂批量检测、工艺验证、无需通电的安全检测方式。
核心原理：两个绕组串联后，若为同名端相连，互感相互抵消，总电感量小于两绕组电感之和；若为异名端相连，互感相互增强，总电感量大于两绕组电感之和-38。
操作流程：
第一步：用LCR电桥分别测量两个绕组的独立电感量L1和L2。
第二步：将两个绕组一端短接，测量串联后的总电感量L总：
L总 < L1 + L2 → 短接的两端为同名端（互感抵消）。
L总 > L1 + L2 → 短接的两端为异名端（互感增强）。
第三步：反向连接（将短接端换为另一端）再次测量，对比两次结果确认判断。
工业场景应用：在工厂流水线质检环节，用LCR电桥批量测试变压器绕组极性，无需通电即可完成，安全高效，非常适合多绕组变压器的快速筛查。
四、补充模块
（一）不同类型变压器的检测重点（工业+家电双场景适配）
工业场景
单相电力变压器（工频50Hz） ：检测核心是极性验证，直流法和交流法均可使用。注意施加交流电压时必须通过隔离变压器降压至安全范围（通常36V以下），禁止直接施加220V或更高电压。GB 1094.1-2013规定，单相变压器必须检定极性-30。
三相电力变压器：三相绕组的同名端判断遵循与单相相同的逻辑，但三相接线组别的判别更为复杂，需使用变比极性综合测试仪（如DCBC-S型），依据DL/T963-2005标准进行测试-4。工业质检中常用的接线组别有Yyn12、Yd11和YNd11三种-4。
整流变压器：常见于工业电解、电镀场景，次级电流可达数千安至数十千安。检测核心除同名端外，还需重点验证绕组的连接组别是否正确，否则可能造成整流输出电压异常-。
变频器/SEW变频器内部变压器：电源变压器短路性故障（发热严重、次级输出电压失常）的简单判断方法是测量空载电流。存在短路故障的变压器，空载电流值远大于满载电流的10%，空载加电后数十秒内迅速发热-11。
家电维修场景
开关电源变压器（高频） ：检测时需使用示波器+信号发生器。用10kHz信号激励，观察原副边波形相位。若无示波器，可用电感表法：同名端串联电感减小，异名端串联电感增大-。
环牛变压器（环形变压器） ：常见于音响功放。简单判断方法：断电状态下将两个初级绕组串联，通电后用万用表测量两输出端电压，若为0V说明极性接反-。另一种实用方法：将变压器两个绕组并联后与灯泡串联接交流电源，比较两种接法下的灯泡亮度，较暗的接法对应的并接端子为同名端-45。
音频变压器：检测重点为相位一致性，接错会导致声音反相或失真。建议用示波器法直观观察波形相位。
（二）行业常见检测误区（避坑指南）
误区一：混淆通电瞬间和断电瞬间的指针方向。通电瞬间指针偏转方向决定同名端，断电瞬间因自感指针反向偏转。若接通和断开间隔太短，可能只看断开瞬间而误判-21。正确做法：通电后等待3-5秒再断开，多做几次交叉验证。
误区二：升压变压器接法不当导致表针摆动不明显。升压变压器（二次绕组匝数多、电阻大）若电池接一次绕组，二次侧感应电压可能过低，表针几乎不动。正确做法：将电池与万用表位置对调——电池接二次侧、万用表接一次侧，指针摆动幅度更大-21。
误区三：用数字万用表误判指针摆动方向。数字万用表在直流电压档下，若感应电压快速变化可能无法稳定读数，且正负显示不如指针表直观。正确做法：直流法检测优先用指针式万用表，灵敏度高、方向判断一目了然。
误区四：忽略升压/降压绕组的量程选择。若升压绕组（匝数多）接电池，万用表应选最小量程使指针摆幅足够大；若降压绕组（匝数少）接电池，应选较大量程以免损坏电表-21。
误区五：带电检测。通电状态下无法判断同名端且存在严重安全隐患。正确做法：必须在完全断电条件下检测。
误区六：工业场景忽略绝缘电阻初检。绕组对地或绕组间绝缘电阻为零时，存在击穿或短路故障，直接施加电压测试可能扩大故障。正确做法：先用兆欧表完成绝缘测试，确认无短路后再进行同名端检测。
（三）行业典型案例（实操参考）
案例一：工厂整流变压器同名端误判导致生产线停产
故障现象：某铅电解精炼工厂，整流变压器更换后输出电压异常偏低，电解槽无法正常工作，整条生产线停产。
检测过程：技术人员用直流法检测变压器绕组极性，发现二次绕组与一次绕组的同名端标记与出厂铭牌不符。进一步排查确认，维修人员在更换变压器时未做极性校验，直接按线色接线，导致二次侧两组整流桥输出相位差180°，造成输出电压相互抵消。
解决方法：重新用直流法逐一检测各二次绕组的同名端，正确标记后重新接线。整流器输出电压恢复正常，电解槽恢复工作。
经验：工业变压器更换或维修后，必须执行极性验证工序，不可仅凭线色或出厂标记盲目接线。直流法检测升压变压器时，电池接二次侧、万用表接一次侧可获得更明显的指针摆幅。
案例二：家电维修——开关电源变压器同名端不明导致电路异常
故障现象：维修一台液晶电视，更换同型号开关电源变压器后，电源输出电压波动严重，带载能力极差，屏幕闪屏。
检测过程：用示波器法检测新换变压器——信号发生器输出10kHz方波接原边绕组，CH1测原边波形，CH2测副边波形。观察发现两通道波形相位相反，说明原边与副边绕组的同名端与原始变压器不一致。
解决方法：用直流法重新确认原边与各副边绕组的同名端，将副边绕组的两根输出线对调后重新焊接。再测波形相位恢复一致，电源输出电压稳定，电视恢复正常。
经验：家电维修更换开关电源变压器时，即使型号参数相同，同名端标记也可能因生产批次不同而存在差异。上机前务必用直流法或示波器法验证极性，避免反复拆装。
五、结尾
（一）变压器同名端检测核心（工业电气+家电维修高效排查策略）
结合本文内容，将不同场景下的检测策略为三级排查路径：
【第一级：基础快速判断】——适合新手和现场快速排查
工具：1.5V干电池 + 指针式万用表（0.5V档或50μA档）
方法：直流法（电池接入一次绕组，万用表测二次绕组，通电瞬间观察指针方向）
时间：2分钟内可完成一对绕组的同名端判断
【第二级：通用量化检测】——适合家电维修和一般工业现场
工具：数字万用表交流电压档 + 隔离降压电源
方法：交流法（串联测总电压，比较电压和与电压差）
特点：无需观察指针方向，结果量化，适合确认判断
【第三级：专业精准检测】——适合工厂质检、研发调试、批量检测
工具：示波器+信号发生器 或 LCR数字电桥
方法：示波器法（观察双通道波形相位）或电感表法（测量串联前后电感变化）
特点：精度最高、可量化、无需通电（电感表法），适合出具检测报告
核心排查逻辑：先做绝缘初检（兆欧表测绕组间/对地绝缘）→ 后做绕组通断检查（万用表电阻档）→ 再用直流法/交流法判断同名端 → 必要时用示波器或LCR电桥复验确认。
（二）变压器同名端检测价值延伸（维护与采购建议）
日常维护建议：
工业变压器应定期（建议每半年一次）进行极性复验和变比测试，确保接线组别正确。检测依据GB 1094.1-2013标准执行-30。
家电维修中更换变压器时，务必在装机前用直流法验证新变压器的同名端与旧件一致。
所有检测记录应建档保存，包括检测日期、使用仪器、检测结果和操作人员，便于后续追溯。
采购建议：
购买变压器时，优先选择在铭牌或外壳上明确标注同名端（“·”或“”标记）的产品。
索取出厂极性测试报告，确认产品已按GB/T 1094.1或IEC 60076标准完成极性验证-29。
多绕组变压器应要求厂家提供各绕组间的同名端对应关系表，减少现场检测工作量。
