恒流源是一种无论负载如何变化都能稳定输出设定电流的电源设备，广泛应用于工业生产线通电测试、LED灯具驱动照明、电池充放电老化检测、激光设备供电以及医疗仪器等对电流稳定性要求极高的领域-1-21。当恒流源出现输出异常、电流波动或过热故障时，设备运行会严重受阻——LED灯频闪甚至不亮、电池老化测试数据失真、工业控制器工作不稳定，直接影响生产效率与系统安全。掌握测量恒流源好坏的实操方法，是排查设备故障、降低维修成本的关键技能。本文将基于工业维修与实验室检测双重场景，从新手工程师最易上手的基础判断，到专业技术人员适用的高精度检测手段，分层次详解如何制作恒流源检测方法，帮助电子维修人员、企业质检从业者及电子爱好者快速定位问题、精准判断恒流源优劣。
一、恒流源检测前准备（适配工业与实验室场景）
1.1 工业与实验室恒流源检测核心工具介绍
检测恒流源前，需根据检测场景和自身基础准备好合适工具。
基础款工具包（新手必备，适配快速初筛场景） ：
数字万用表（建议具备DC电流档和电容档，200元左右即可满足基础需求）——用于测量恒流源输出电流、输入电压及检测内部电解电容容量
可调电阻箱或大功率可变电阻（阻值范围0–10kΩ，功率需匹配被测恒流源）——用于改变负载电阻，测试恒流源的负载调整能力
测温枪或红外温度计——用于排查过热故障点
绝缘螺丝刀和防静电手环——保障操作安全
专业款工具包（适配工厂流水线批量检测与实验室高精度测试） ：
可编程电子负载仪（如Chroma 63200A系列）——可精确模拟不同负载条件，动态切换速率达10A/μs-22
直流电源分析仪（如Keysight N6705C）——支持0–600V/0–50A输出测量，精度高达±0.02%-22
数字示波器（如Tektronix MDO3104，200MHz带宽）——用于分析输出电流纹波与噪声-22
高精度数字万用表（6½位分辨率以上，如Fluke 8846A）——用于精密电流标定-22
恒温试验箱——用于温度稳定性测试-22
功率分析仪——同步测量电压/电流谐波及功率因数-22
选择工具时，工业生产线场景需优先考虑仪器的高可靠性与防尘能力，实验室精密测试则更看重高分辨率与可溯源校准功能。根据需求，将检测工具分为基础版和专业版，前者适合快速初筛，后者适配批量/高精度检测。
1.2 恒流源检测安全注意事项（工业与实验室双重规范）
⭐ 重中之重：安全第一，以下4条务必逐条确认
断电检测原则：在进行任何内部元件检查或更换操作前，必须断开恒流源输入电源，并等待至少5分钟让滤波电容充分放电，避免高压电击风险。切勿带电拆机或触碰内部电路。
上电前“三步曲” ：接通电源前，检查所有线缆连接是否正确牢固（确保使用低热电势线缆），确认负载无误（无短路、无储能有源），将输出电流设置为零或安全小电流值-11。
使用规范：串联电流表测量时，务必先断电接线再通电测试；测量完成后先断电再拆线。大功率恒流源检测时注意散热，避免长时间过载导致内部元件损坏。
防护与校准：工业环境检测时佩戴防静电手环，实验室精密测试前所有仪器须通电预热30分钟，并进行零点和量程校准-46。遵循“从零开始”原则——先设置极小电流值，再缓慢增加至目标值-11。
1.3 恒流源基础认知（适配精准检测的结构与参数）
恒流源的核心机制是通过内部反馈控制系统实时监测输出电流，当负载变化时自动调整输出电压，确保电流恒定-1。理解这一原理，有助于更准确地判断检测结果的异常来源。
常见恒流源结构与类型：

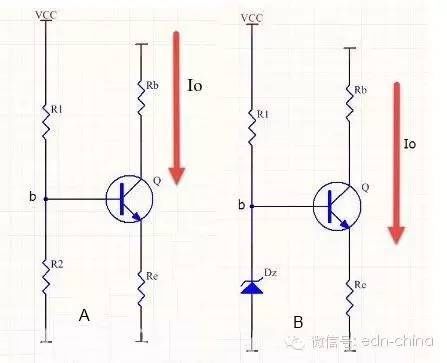

分立元件型恒流源：由三极管、MOS管、基准稳压管等分立元件搭建，常见于DIY项目和低成本驱动电路，特点：结构简单、成本低，但精度和稳定性一般。
集成芯片型恒流源：采用专用恒流驱动IC，广泛应用于LED驱动电源、电池充电管理等场景，特点：集成度高、恒流精度较好、保护功能完善。
程控精密恒流源：内置微处理器，支持远程控制和数据采集，常用于实验室精密测试和半导体检测，特点：精度高、可编程、支持数据记录-1。
与恒流源检测密切相关的关键参数：
在检测之前，需要掌握恒流源的核心性能参数，后续检测将围绕这些指标展开：
电流精度：实际输出电流与设定电流的偏差程度，通常用百分比表示。如设定10mA，实际输出在9.9–10.1mA之间波动，则电流精度为±1%-21。
负载调整率：在不同负载条件下保持输出电流恒定的能力。优质恒流源的负载调整率通常优于±1%-21-22。
纹波和噪声：输出电流中除直流成分外的交流成分。过高的纹波会干扰后续电路，工业标准通常要求纹波有效值≤50mV（带宽20MHz）-21-22。
温度稳定性：输出电流随环境温度变化的程度，通常表示为±%/℃。如温度漂移≤±0.2%/℃意味着每升高10℃电流变化不超过2%-21-22。
最大合规电压（Compliance Voltage） ：恒流源在维持设定电流前提下能够输出的最大电压值-11。
二、恒流源核心检测方法（3种分层实操方案）
2.1 恒流源基础检测法（工业现场快速初筛：目视+温度+负载辨别）
适用场景：无需专业仪器，3分钟内快速判断恒流源是否明显失效。
第一步：目视检查
打开恒流源外壳（确认断电后进行），重点观察内部是否存在以下异常：
电容鼓包或漏液：电解电容顶部防爆阀鼓起甚至破裂，或外壳根部有褐色/黑色黏性漏液痕迹-37。这是LED驱动恒流源最常见的失效形态，失效概率约60%-37。
MOS管烧毁痕迹：功率MOS管表面有焦痕、烧蚀痕迹或封装破裂。
电感脱焊或磁芯破损：电感引脚松动，磁芯有裂纹。
电路板烧焦：PCB板上有明显发黑或铜箔烧断区域。
焊点开裂：大电流走线焊点出现环形裂纹。
第二步：温度检测（通电状态下进行）
给恒流源通电正常工作10–15分钟后，用测温枪测量以下部位：
功率管和散热器表面温度——若超过85℃（触摸烫手无法停留），说明散热不良或元件老化-12
电解电容表面温度——高于85℃会加速电解液挥发，应排查散热设计
变压器/电感磁芯——异常高温通常意味着磁芯饱和或匝间短路
工业实用技巧：在工厂流水线快速筛查中，目视检查可筛选出80%以上的明显故障。某工厂维修案例显示，仅更换老化的22μF滤波电容就解决了恒流源±5%的输出电流波动问题-12。
第三步：负载响应辨别（确认恒流源基本功能是否正常）
用可调电阻箱作为负载，串联电流表（或将万用表调至电流档串联接入电路）：
将负载电阻调至中间值，通电观察电流表读数是否稳定
缓慢增大负载电阻，观察电流变化——若电流基本不变、电压相应升高，说明恒流功能正常；若电流随负载变化明显波动，说明恒流功能异常
缓慢减小负载电阻至接近短路，观察电流表——理想恒流源在输出短路时仍能保持设定电流值输出（输出电压会大幅下降）-
判断标准：输出电流波动超过设定值的±5%时，说明恒流源已性能劣化，建议更换-13。
2.2 万用表检测恒流源方法（工业维修新手重点掌握）
适用场景：使用最常见的数字万用表，对恒流源进行全面检测。建议从以下四个模块逐一排查。
模块一：输入电压检测
用万用表DC电压档测量恒流源输入端的电压值，确认是否符合铭牌标称规格（如220V AC输入应接近220V，12V DC输入应在11.5–12.5V范围内）。输入电压异常将直接导致输出异常。
模块二：输出电流检测——新手核心步骤
将万用表调至DC电流档（预估电流大小选择合适量程，若未知则从最大量程逐步下调）
断电接线：断开负载，将万用表红黑表笔串接在恒流源输出端与负载之间（红表笔接输出正极，黑表笔接负载正极，负载负极接输出负极）
通电后读取电流表显示值，与标称输出电流对比
对于LED驱动恒流源（如常见规格350mA、500mA、700mA），实测值应在标称值的±5%范围内-38
模块三：内部关键元件检测（排查故障根源）
电容检测：将万用表调至电容档（或使用电阻档估算），测量电解电容容量。实测值低于标称容量的80%即判定失效，需更换-37。
MOS管检测：将万用表调至二极管档，测量MOS管D-S极之间阻值。若阻值接近于0（蜂鸣器持续响），说明MOS管已被击穿短路-13。
采样电阻检测：测量电流采样电阻阻值，与标称值对比。阻值漂移会直接影响恒流精度，需检查功率余量是否足够-12。
模块四：基准电压验证
使用万用表DC电压档测量基准电压芯片输出值，与规格书对比。当电压漂移超过±1%时，需更换基准源并检查供电去耦电容-12。
工业实用技巧：工厂新手测量恒流源时，万用表量程选择建议遵循“1/3–2/3法则”——选择档位使读数落在该档位量程的1/3到2/3之间，精度最高-36。测量输出电流时，务必先断电接线再通电，操作顺序不可颠倒。
2.3 行业专业仪器检测恒流源方法（实验室与工厂质检进阶方案）
适用场景：批量检测、出厂检验、高精度标定、动态性能评估。
模块一：可编程电子负载测试（负载调整率检测）
将恒流源输出端连接至电子负载仪，串联高精度万用表作为监测
设定电子负载在额定范围内循环变化（如从10%负载逐步升至100%负载）
记录各负载点对应的输出电流值
计算负载调整率 = （最大电流−最小电流）/ 设定电流 × 100%
判断标准：负载从10%到100%变化时，电流偏差应≤±1%-22
模块二：示波器纹波与噪声分析
将示波器探头连接至恒流源输出端（使用短接地弹簧减少环路干扰）
设置示波器带宽限制为20MHz，耦合方式为AC耦合
读取纹波峰峰值（Vp-p）和有效值（Vrms）
判断标准：满负荷条件下纹波有效值应≤50mV-22
模块三：功率分析仪效率检测
同步测量输入功率（输入电压×输入电流）和输出功率（输出电压×输出电流）
计算转换效率 = 输出功率 / 输入功率 × 100%
判断标准：优质LED驱动恒流源效率应≥85%，工业级电源通常要求≥90%-45
模块四：温度稳定性测试
将恒流源置于恒温试验箱中
设定温度循环（如−20℃ → 25℃ → 60℃）
在每个温度点稳定30分钟后测量输出电流
计算温度漂移系数 = ΔI / I / ΔT × 100%/℃
判断标准：温度漂移应≤±0.2%/℃-22
模块五：动态响应特性测试
使用电子负载仪在两种负载条件间快速切换（如10%↔90%负载），用示波器观测输出电流波形，评估响应速度、过冲量和稳定时间-。快速响应能力对激光器驱动、精密仪器等应用至关重要。
实验室实用技巧：精密检测前，所有仪器通电预热30分钟以消除温漂影响。接线时建议采用开尔文四线制接法，缩短导线长度以减少阻抗对测量精度的影响-46。
三、补充模块
3.1 不同类型恒流源的检测重点（适配工业与消费电子场景）
根据恒流源在行业中的不同应用类型，检测重点有所差异：
LED驱动恒流源（消费电子/照明行业） ：
检测重点：输出电流精度（应在标称值±5%内）、纹波水平（过高导致LED频闪）、空载电压（检测时需注意空载电压可能较高）、温度保护功能-13
常用场景：室内照明、汽车照明、户外灯具
特有检测方法：连接标准LED灯珠串作为负载，观察灯珠亮度是否均匀稳定，有无闪烁或颜色偏移-38
工业设备恒流源（自动化生产线/仪器仪表行业） ：
检测重点：负载调整率（应优于±1%）、长期稳定性（持续运行24小时电流波动≤±0.5%）、抗干扰能力、过热保护机制-22
常用场景：PLC控制系统供电、电池充放电测试设备、电镀电源
特有检测方法：用电子负载模拟设备实际工作负载曲线（如周期性变化的负载），观察恒流源在整个周期内的输出稳定性
实验室精密恒流源（科研/计量行业） ：
检测重点：绝对准确度（典型要求±0.02%以内）、长期稳定度（低漂移）、超低噪声/纹波、可溯源校准能力-
常用场景：半导体器件测试、电化学分析、传感器校准、精密仪器供电
特有检测方法：使用高精度电流源作为参考进行对测，记录连续8小时以上的输出漂移曲线，评估长期稳定性
医疗设备恒流源（医疗电子行业） ：
检测重点：电磁兼容性（EMC）、漏电流安全限值、故障保护响应时间
常用场景：电生理刺激器、激光治疗设备供电单元-22
特有检测方法：需在屏蔽室内进行EMC测试，短路保护响应时间应≤10μs-22
3.2 恒流源行业常见检测误区（避坑指南）
以下5个高频误区来自大量工程实践反馈，务必逐条核对：
误区一：只看输出电流，忽视纹波和噪声
危害：高纹波可能导致精密仪器数据异常、LED产生肉眼可见频闪
正确做法：即使电流读数正常，也应用示波器检查输出波形，确保纹波符合要求
误区二：仅用空载检测代替带载检测
危害：空载电压正常但带载后输出异常，漏判故障
正确做法：必须在额定负载或接近实际工况的负载条件下检测，尤其是恒流源的恒流特性只有在带载时才能真正体现
误区三：忽略环境温度对检测结果的影响
危害：在空调房检测合格的恒流源，部署到高温车间后性能急剧下降
正确做法：检测时模拟实际工作环境的温度条件，尤其对部署在高温环境（如密闭机柜、户外设备）中的恒流源，务必进行温度稳定性验证-21
误区四：未匹配正确的负载功率进行测试
危害：小功率负载无法暴露恒流源的最大工作能力，负载电阻功率不足导致过热甚至起火
正确做法：选择负载电阻时确保功率余量≥1.5倍，可调负载箱使用前先核算功率容量
误区五：检测工具未定期校准导致误判
危害：万用表精度漂移导致测量值偏差，将合格的恒流源误判为故障，或将故障品放过
正确做法：工业质检场景中检测仪器应每年送计量机构校准一次；实验室精密测试建议缩短至6个月-21
3.3 恒流源行业失效典型案例（实操参考）
案例一：工厂LED驱动恒流源——电容老化导致整条产线照明频闪
故障现象：某电子组装车间30台LED工位灯同时出现间歇性频闪，持续一周后部分灯组完全不亮，严重影响夜班生产效率
检测过程：
目视检查发现多个恒流驱动电源内部电解电容顶部明显鼓包
万用表电容档测量，标称1000μF的电容实测仅520μF（低于标称值80%的失效临界线）-37
示波器检测输出端纹波高达280mVp-p（远超标准值≤50mV）
测温枪检测驱动外壳温度65℃，电容工作温度偏高加速了电解液挥发
解决措施：批量更换为同规格耐高温105℃电解电容（原规格85℃），同时在灯罩外侧增加辅助散热风扇
经验：LED驱动恒流源中电解电容的失效概率最高（约占60%），环境温度每升高10℃，电容寿命约缩短一半-37-12
案例二：实验室Keithley 6221精密恒流源——无法开机故障
故障现象：某高校实验室送修的吉时利6221恒流源按电源键无任何反应，无法正常开机
检测过程：
外观检查无破损，拆机后对电源控制板进行逐级排查
用万用表检测电源部分发现无电压输出
沿电源路径逐段测量，定位到某功率器件已损坏（典型系统与接口故障）-11
更换损坏元器件后装机测试，开机正常
解决措施：更换同型号元器件，装机后所有输出参数测试合格
经验：精密恒流源维修需按“电源路径逐级排查”原则，从输入到输出分段测量定位故障点，避免盲目更换元件-11。日常使用中建议上电前执行“查连接→查负载→查设置”三步检查，输出电流始终“从零开始”缓慢增加-11。
四、结尾
4.1 恒流源检测核心（工业现场高效排查策略）
针对不同检测场景，建议采用分层递进策略：
第一层：快速初筛（5分钟完成）
适用于设备故障初步判断、现场应急维修。步骤：目视检查（鼓包电容/烧焦痕迹）→ 通电测温（排查过热点）→ 负载响应测试（验证恒流功能基本正常）。此层可过滤80%的明显故障。
第二层：万用表精测（15–30分钟）
适用于维修排查、元件级故障定位。步骤：输入电压检测 → 输出电流串联测量 → 内部关键元件（电容、MOS管、采样电阻）逐一排查 → 基准电压验证。此层可定位大多数具体故障元件。
第三层：专业仪器测试（1–2小时）
适用于批量出厂检验、设备定期校准、高精度应用场景。步骤：电子负载负载调整率测试 → 示波器纹波噪声分析 → 功率分析仪效率检测 → 恒温箱温度稳定性验证 → 动态响应特性测试。
核心口诀：“先看外观后测温，负载响应定乾坤。万用表测关键件，专业仪器验精度。”
4.2 恒流源检测价值延伸（日常维护与采购建议）
日常维护技巧：
定期清洁：每季度清理恒流源外壳散热孔灰尘，防止散热不良导致元件提前老化-13
电容状态监测：每半年检查电解电容顶部防爆阀是否有鼓包迹象-12
接触可靠性维护：大电流接线端子每年检查压接质量，必要时用接触电阻测试仪检测-12
温升监控：在设备关键位置贴温度试纸或安装温度传感器，实时监测运行温度
周期性保养：通过周期性保养可降低70%的突发故障率-12
采购与校准建议：
工业生产线批量采购时，关注负载调整率和长期稳定性数据，要求供应商提供出厂检测报告
LED照明场景采购恒流驱动电源时，重点核对输出电流规格是否匹配灯珠参数，同时关注纹波指标（纹波过高会导致灯珠寿命缩短）
实验室精密恒流源建议每年送计量机构校准一次；检测用万用表等辅助仪器建议每半年校准，确保测量数据可溯源-21
购买LED驱动电源时，认准有CCC或CE认证的正规品牌，劣质驱动电容寿命仅约2000小时，而正品可达2万小时-13
选型时预留20%–30%的电流和功率余量，避免长期满负荷运行加速元件老化
4.3 互动交流（分享你的恒流源检测难题）
你在恒流源检测维修过程中遇到过哪些棘手问题？是否遇到过以下情况：
工业场景：工厂流水线的恒流源频繁过热停机，排查多次仍未找到根本原因？
LED照明场景：LED灯具换了新恒流驱动后仍然频闪，怀疑负载端也有问题？
实验室场景：精密恒流源标定合格，但接入实际负载后输出偏差明显，怀疑接地或电磁干扰？
新手疑问：万用表测量恒流源输出电流时总是烧保险，操作上哪里出了问题？
欢迎在评论区留言分享你在实际工作中遇到的恒流源检测难题，我将结合过往案例逐一回复交流。如果你想获取更多恒流源检测行业干货，欢迎关注并收藏本专栏，后续将持续更新不同电子元器件的检测实操指南。
