在车载发电机整流系统、工业电源保护电路、消费电子开关电源等场景中，二极管作为电子电路的核心基础元器件，其正负极极性判断和好坏检测直接影响设备能否正常工作。据统计，电子元件失效导致的设备故障占比超60%，其中二极管极性接错是最常见、也最容易被忽视的问题之一——轻则电路不工作，重则直接烧毁器件或连带损坏后级电路-20-48。本文基于汽车维修、工业质检和消费电子维修三大实际场景，从新手入门到专业检测，系统讲解万用表检测二极管正负极的实操步骤、行业检测标准及常见误区，帮助不同基础的读者快速掌握测量二极管好坏的核心技能，独立完成元器件检测任务。
前置准备（基础工具+安全规范+参数认知）
汽车/工业/消费电子二极管检测核心工具介绍
新手基础款（适配各场景入门用户）：
数字万用表：优先选择具备二极管测试档位的数字万用表，这是测量二极管最核心的工具。数字万用表通过显示正向压降读数来判断极性，操作直观、读数精确。
指针式万用表（备选）：在无数字表或需要验证反向漏电时可使用，但需注意其红黑表笔所接极性正好与数字表相反——指针式万用表的黑表笔（负表笔）内接电池正极，红表笔内接电池负极-11。
专业进阶款（适配工业质检、汽车维修车间等批量/高精度检测场景）：
可调直流电源+电阻：用于测量稳压二极管的稳压值，需搭建辅助电路。
X射线透视仪/扫描电镜：工业级失效分析场景中，用于检测封装空洞、内部裂纹等隐蔽缺陷-57。
红外热像仪：对争议器件施加脉冲电流后，通过温度分布辅助判断极性，某光伏电站曾通过该方法发现12%的“视觉良品”存在封装缺陷-32。
低频噪声参数测试设备：依据行业标准SJ/T 11767-2020进行二极管可靠性无损检测，适用于高端工业质检场景-21。
示波器：分析二极管开关特性，检测开关电源中的高频开关二极管。
二极管检测安全注意事项（分场景警示）
通用规范（所有场景必须遵守）：
断电检测原则：检测前必须切断设备电源，拔掉电源插头，并等待电容放电完毕。汽车场景中还需断开蓄电池负极。
带电禁区：严禁在电路通电状态下测量二极管的在路电阻，带电操作不仅损坏万用表，更存在触电和短路烧毁设备的安全风险。
放电步骤：在工业电源设备或汽车发电机系统中检测前，必须先将定子三相绕组与二极管完全脱开，用电烙铁将二极管烫开后再进行检查-11。
分场景专项安全要求（重中之重）：
汽车场景：检测车载硅整流二极管前，需断开发电机与蓄电池连接，防止短路烧毁发电机；更换二极管时必须准确无误地判别正负极，若装错二极管，发电机将无法发电-11。
工业场景：高压电源模块中的二极管，检测前必须使用放电电阻对大电容彻底放电，检测过程中使用绝缘工具，防止高压触电。
消费电子场景：检测开关电源中的二极管时，注意主滤波电容残留高压（可达300V以上），放电后方可操作。
二极管基础认知（适配三大场景）
二极管的核心特性是 “单向导电性” ——电流只能从正极（阳极）流向负极（阴极），反向则截止-32。这一特性源于PN结内部电场的“电子闸门”作用。
主要类型与典型应用场景：
整流二极管：用于汽车发电机整流系统、工业电源AC-DC转换。硅整流二极管正向压降约0.6-0.7V，汽车用整流二极管正向电阻约为8-10Ω（使用R×1档测量时）-11。
开关二极管/快恢复二极管：广泛用于开关电源、高频开关电路，具有反向恢复时间短的特性。
肖特基二极管：正向压降低（0.2-0.4V），适用于高频、低压大电流场景如DC-DC转换器。
稳压二极管（齐纳二极管） ：工作在反向击穿区，用于提供稳定电压。
发光二极管：正向导通电压1.6-3.5V不等，检测时正向连接可观察到微弱发光-6。
TVS管/ESD保护二极管：用于过压保护，极性接反会导致上电即短路-48。
核心检测方法（三大层次，适配不同水平用户）
方法一：目测法（各场景快速初筛——无工具也可判断）
目测法是二极管正负极判断最快速的方法，适用于标识清晰的元器件。
外观标识判断规则（各场景通用）：
色环/横线标识：绝大多数二极管的负极（阴极）一端会印有黑色环带、白色条纹或色点，带有标记的一端为负极-1。口诀：“有线的一头是负极”-48。
引脚长度：直插型新器件中，长引脚为正极（阳极），短引脚为负极（阴极）。此方法在器件剪脚后失效，不可作为唯一判断依据-31。
封装特征：贴片二极管负极侧通常印有横线“-”或竖线标记；部分SOD-123封装在阴极端有明确白色条纹；SMA/SMB等封装有固定引脚顺序-31。
汽车整流二极管专属标识：正极型二极管（正管）通常带有红色标志，负极型二极管（负管）带有黑色标志-。
注意事项：肖特基二极管、部分微型贴片二极管的标识可能不明显，目测法需配合其他方法验证-51。
方法二：万用表检测法（新手重点掌握，各场景通用核心技能）
万用表是二极管检测最常用、最便捷的工具，掌握万用表检测二极管正负极的方法是所有电子爱好者和维修人员的必备技能。
第一步：万用表设置
将万用表旋钮拨到二极管测试档位（带有二极管符号“→”的位置），或在无此档位时使用电阻档R×100或R×1kΩ档-。
⚠️ 档位选择禁区： 不使用R×1档（电流过大易烧毁二极管）和R×10k档（电压过高可能击穿二极管）-7-18。

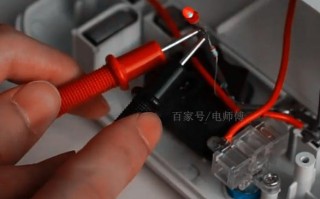

第二步：正向测量（判断极性）
将红表笔接触二极管的一端，黑表笔接触另一端。若万用表显示一个小电压值（通常为0.2-0.8V，视二极管类型而定），说明红表笔所接为正极（阳极） ，黑表笔所接为负极（阴极） -6。
第三步：反向测量（验证）
交换表笔，将红表笔接负极、黑表笔接正极。正常二极管应显示“OL”或无穷大，表示反向截止。
不同类型二极管正向压降参考值：
硅二极管（整流管）：0.6-0.7V
锗二极管：0.2-0.3V
肖特基二极管：0.2-0.4V
发光二极管：1.6-3.5V
⚠️ 数字表与指针表的差异（极易踩坑）： 用数字万用表测量时，红表笔接正极、黑表笔接负极测得正向导通阻值；但指针式万用表的黑表笔内接电池正极，红表笔内接电池负极，结论正好相反。用指针表测二极管正负极时，当阻值较小时，黑表笔所接的一端为正极-2-12。
第四步：好坏判断
正常：正向导通显示电压值，反向截止显示“OL”或无穷大，正反向电阻相差越大表明单向导电性越好-53。
短路损坏：正反向均显示0V或阻值很小——二极管已被击穿，不能使用。
开路损坏：正反向均显示“OL”或无穷大——二极管内部已断路，不能使用。
性能劣化：正反向电阻相差不大——单向导电性能变差，建议更换-4。
方法三：行业专业仪器检测法（进阶精准检测，适配工业质检场景）
稳压二极管稳压值测量
将万用表置于R×10k档，红表笔接稳压二极管正极，黑表笔接负极，待指针偏转稳定后，按经验公式计算稳压值-4。
低频噪声参数测试（工业可靠性检测）
依据行业标准SJ/T 11767-2020，在1Hz-300kHz频率范围内测试二极管噪声参数，作为二极管可靠性无损检测的手段，适用于高端工业质检和来料检验场景-21。
示波器动态测试
使用示波器观察二极管在开关电路中的波形响应，检测反向恢复时间，适用于高频开关电源中的快恢复二极管检测。
温度特性测试
使用红外热像仪捕捉二极管工作时的温度分布，评估散热性能和异常热点，常用于功率二极管的热可靠性分析-26。
补充模块（专业深度+实战避坑）
各场景二极管检测重点差异
汽车场景——整流二极管专项检测重点：
车载硅整流二极管检测前必须将发电机定子三相绕组与二极管完全脱开。检测重点包括：正向电阻8-10Ω为合格、反向电阻10kΩ以上、正负极性对应安装位置（后端盖上为负管，元件板上为正管）-11。汽车用整流二极管用R×1档测量时正向电阻为10Ω左右，反向电阻在几百千欧以上-12。
工业场景——功率二极管检测重点：
重点检测耐压值、正向浪涌电流承受能力和高温特性。工业功率二极管检测标准需参照GB/T 24977-2023等规范-20。检测前检查散热片是否良好接触，避免过热导致二次损坏。
消费电子场景——贴片二极管/开关二极管检测重点：
贴片二极管优先观察外壳标识，标识磨损时用万用表R×100或R×1k档判别-4。开关二极管需检测开关速度，快恢复二极管检测重点包括反向恢复时间和正向压降。
二极管检测常见误区（避坑指南）
误区一：外观无标记就认为无极性 → 所有二极管都有极性，无标记时用万用表验证，不可凭经验猜测-51。
误区二：在路测量结果直接判定二极管损坏 → 在路测量易受并联电路影响，必须至少焊开一个引脚进行离线复测-6。
误区三：忽略环境温度对检测结果的影响 → 二极管正向压降随温度升高而降低，工业高温环境下的检测值与常温有差异，需参考行业标准进行温度补偿。
误区四：用R×1档或R×10k档检测小功率二极管 → R×1档电流过大易烧管，R×10k档电压过高可能击穿小功率检波二极管-53。
误区五：混淆数字万用表和指针式万用表的表笔极性 → 两者结论相反，务必确认所用表类型。
误区六：批量使用前未抽检极性 → 同一批次也可能因生产混料导致极性标识错误，建议每批次抽检5%-10%，尤其是非授权渠道采购时更需加强检验-31。
行业典型案例
案例一：汽车发电机无发电故障
某汽车维修中，车辆出现发电机不发电故障。检测发现发电机整流二极管反向电阻仅为100Ω（正常应10kΩ以上），二极管已反向击穿。维修方案：更换整流桥上所有二极管并检查发电机定子绕组，故障排除。检修要点：使用万用表R×1k档测每个二极管的正反向电阻，确认无短路击穿后方可安装-11。
案例二：工业开关电源频繁烧毁二极管
某工厂生产线开关电源连续烧毁整流二极管，使用半年后陆续出现不亮现象-57。失效分析发现，二极管晶圆侧边因粘结料形成金属连通路径导致短路-57。解决方案：检查电源输入电压稳定性，确认无浪涌冲击；更换为额定电压更高的整流二极管；在输入端增加浪涌抑制电路；验收前进行浪涌冲击测试验证-26。
结尾
二极管检测核心（场景化高效排查策略）
汽车维修场景排查流程： 目测标识判断正负极 → 万用表R×1k档测整流二极管正反向电阻（正向约10Ω，反向＞10kΩ）→ 确认极性匹配安装位置 → 装机前复测确认。
工业质检场景排查流程： 来料外观检查标识 → 万用表二极管档批量初筛 → 高频产品用示波器测开关特性 → 按SJ/T 11767-2020标准抽检噪声参数。
消费电子维修场景排查流程： 目测色环标识 → 数字万用表二极管档测正向压降（确认0.2-0.7V范围内）→ 反向测“OL” → 在路测量异常时焊开引脚复测。
核心记忆口诀：正向导通小电阻，反向截止无穷大；数字表红接正黑接负，有色环端为负极；正反阻值差越大，管子性能越出色。
二极管检测价值延伸（维护与采购建议）
日常维护技巧：定期检查电源电路中二极管的散热片接触情况；高温环境下工作的二极管建议每半年用万用表复测一次正反向特性。
采购与选型建议：汽车电子优先选择车规级二极管（通过AEC-Q101认证）；工业电源选型需确保反向耐压裕量≥额定电压的1.5倍；贴片二极管采购时确认丝印标识清晰度。
校准建议：专业检测用万用表每年送计量校准一次，确保测试精度符合行业标准要求-20。
